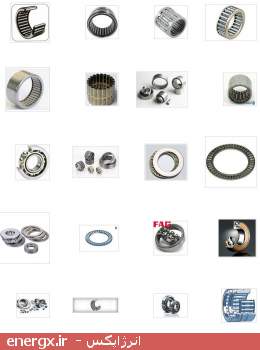

رولبرینگ سوزنی

در رولبرینگ های سوزنی، غلتک ها به شکل استوانه بوده، ولی قطر آنها به نسبت طولشان کوچک است که علیرغم این ویژگی از قدرت تحمل بار بالایی برخوردار بوده و در مصارفی که فضای موجود کوچک باشد، مناسب هستند.
رولبرینگهای سوزنی (Needle roller bearings) اصولاً از جنس فولادهای کربن – کرومی بوده و ضمن دارای بودن ضخامت کم از قدرت تحمل بار زیادی برخوردار هستند و بسته به نوع کاربرد ممکن است حلقه داخلی داشته یا نداشته باشند. بکار نبردن حلقه داخلی دراین رولبرینگ هابهتر است، زیرا در اینصورت می توان قطر شافت را بزرگتر اختیار کرد و در نتیجه سیستم از استحکام بیشتری برخوردار خواهد بود، اما به هر حال در مواردیکه نتوان محل قرار گرفتن برینگ بر روی شافت را به اندازه مناسب سخت کاری و سنگ زنی کرد، باید از حلقه داخلی نیز استفاده شود.
این نوع رولبرینگ در انواع یک ردیفه و گاهی دو ردیفه، با تنوع در لبه های یکپارچه داخلی یا بیرونی و در بعضی موارد با شیار و سوراخ مخصوص روانکاری تولید می شوند. بعضی از انواع این رولبرینگها با کاسه نمد لاستیکی نیز تولید می شوند، می توان اصلاح در خط تماس بین شیار و غلتک مسئله تنشهای لبه ای را به حداقل رسانده و امکان یک ناهمراستایی زاویه ای کوچک بین شافت و محفظه را فراهم می کند. پنجره ساچمه آنها می تواند از جنس ورقه فولادی نازک یا معمولی و در بعضی سریها فیبری باشد. دراین رولبرینگ ها شیار غلتک در حلقه داخلی آنها پرداخت شده و بعد از نصب نیز باید پرداخت دقیق شوند و در آن دسته از رولبرینگها که حلقه داخلی ندارند، انتخاب تلورانس مناسب برای شافت موجب رسیدن به لقی مناسب در برینگ بعد از نصب می شود.
انواع رولبرینگ های سوزنی :
با پوسته کشیده شده و انتهای باز
با پوسته کشیده شده و انتهای بسته
رولبرینگ سوزنی با حلقه داخلی
رولبرینگ سوزنی بدون حلقه داخلی
